Structure du clavier mécanique : toutes les pièces expliquées

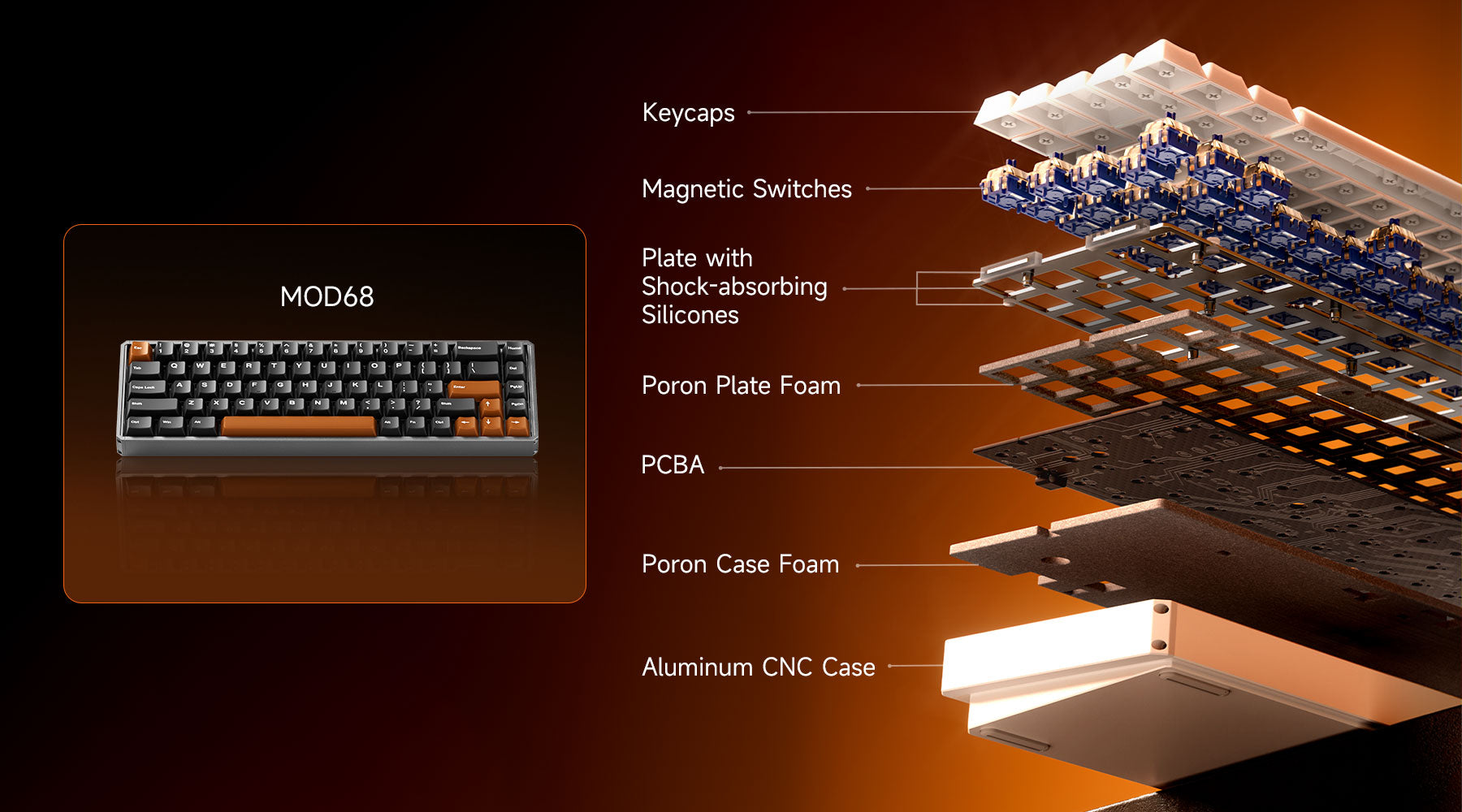

Présentation de la structure physique du clavier mécanique

La structure physique d'un clavier mécanique est composée de plusieurs couches et composants, chacun contribuant à la fonctionnalité, à la sensation, au son et à la durabilité du clavier.

Composant	Emplacement	But	Remarques
Touches	Au-dessus des interrupteurs	La partie sur laquelle vous appuyez ; donne une présentation visuelle	Le matériau et le profil affectent l'expérience de frappe
Commutateurs	Inséré dans la plaque/PCB	Détecter les pressions sur les touches via un mouvement mécanique	Disponible en types linéaires, tactiles ou cliquables
Stabilisateurs	Sous de grandes touches	Empêche les oscillations et assure une pression douce sur les grandes touches	Les types incluent le montage sur plaque et le vissage
Cas	Coque extérieure (boîtier supérieur et inférieur)	Protège et entoure les pièces internes	Le matériau affecte le poids, la durabilité et le son
Plaque	Entre les commutateurs et le PCB	Maintient fermement les commutateurs en place, affecte le son et la sensation	Peut être en métal ou en plastique ; prend en charge différents styles de montage
PCB	Sous les interrupteurs	Enregistre les touches enfoncées et contrôle les fonctionnalités du clavier	Échangeable à chaud ou soudé ; contrôle l'éclairage et le micrologiciel
Couches de mousse	Entre/autour de la plaque, du PCB et du boîtier	Atténue le son, réduit les bruits creux	Facultatif mais courant dans les versions personnalisées
Plaque arrière / Poids	Fond du boîtier	Ajoute de la masse et de la stabilité ; peut modifier l'acoustique	Trouvé dans les versions premium ou passionnées

Composants principaux d'un clavier mécanique en détail

1. Touches

Les touches constituent la partie supérieure d'un clavier mécanique : les éléments sur lesquels vous appuyez physiquement. Bien qu'elles puissent paraître purement esthétiques, elles jouent un rôle important dans la sensation de frappe, l'acoustique et l'esthétique générale de votre clavier.

Matériau des touches

Le matériau des touches influence leur texture, leur durabilité et leur son. L'ABS et le PBT sont couramment utilisés, mais on peut également utiliser du POM, du PC, de la résine et du métal.

• ABS : lisse, léger et souvent présent dans les claviers d'origine, il a tendance à développer une brillance au fil du temps à cause des huiles des doigts.
• PBT : Plus lourd, plus durable et résistant à la brillance, il a une texture mate et un son plus profond et plus « épais ».

Fabrication de touches imprimées

Vous avez peut-être remarqué que certains touches présentent une impression soignée et des styles colorés, tandis que d'autres sont plus simples. La différence réside dans le mode d'impression.

• Double-Shot : utilise deux couches de plastique ; la légende ne s'efface jamais. Net et durable, on le retrouve dans les ensembles haut de gamme.
• Sublimation thermique (Dye-Sub) : La teinture est transférée à chaud dans le plastique. Longue durée de vie, elle est couramment utilisée sur les touches PBT. Elle est généralement réservée aux légendes plus foncées sur les touches plus claires.
• Gravure au laser : le laser brûle la légende sur la surface, qui peut s'user avec le temps ; souvent utilisé sur les capuchons ABS.

Profil des touches

La forme et la hauteur des rangées de touches affectent l'ergonomie et la sensation de frappe.

• OEM : Standard sur de nombreux claviers commerciaux, légèrement sculpté et de hauteur moyenne.
• Cerise : Similaire à l'OEM mais plus court et plus sculpté, populaire pour les constructions personnalisées.
• SA (Spherical All) : Hauts, ronds et de style rétro, lourds et résonnants en son ; peuvent sembler plus lents pour certains dactylos.
• DSA : Uniforme, profil plat, g Idéal pour les mises en page personnalisées et les tableaux ortholinéaires.
• XDA, KAT et MT3 : profils alternatifs offrant des looks uniques et des options ergonomiques.

Style de montage

Le style de montage est la manière dont les touches se fixent aux commutateurs.

• Tige MX (en croix) : la plus courante, compatible avec Cherry MX et ses clones. Permet un échange facile et une large gamme de touches.
• Autres (Topre, Alps, etc.) : Nécessitent des types de touches spécifiques avec une disponibilité limitée.

Les touches ne sont pas seulement esthétiques : elles influencent le toucher et le son d'un clavier. En choisissant le bon matériau, le bon profil et la bonne méthode d'impression, vous pouvez améliorer considérablement votre expérience de frappe et votre expression personnelle.

2. Interrupteurs

Les interrupteurs sont le cœur d'un clavier mécanique : ils se trouvent sous chaque touche et enregistrent chaque frappe grâce à un mécanisme d'actionnement physique. Le type d'interrupteur choisi influence considérablement la sensation et le son du clavier, ce qui en fait un composant essentiel pour les utilisateurs occasionnels comme pour les passionnés.

Principaux composants d'un commutateur

• Boîtier supérieur : Enferme l'interrupteur par le haut.
• Tige : La partie qui bouge lorsqu'elle est pressée et qui définit la course et les caractéristiques tactiles de l'interrupteur.
• Ressort : Détermine la résistance et la force de retour.
• Contacts/feuilles métalliques : conduisent l'électricité lorsqu'ils sont pressés, déclenchant une frappe sur une touche.
• Boîtier inférieur : ancre le commutateur au PCB ou à la plaque.

Types de commutateurs

• Commutateurs linéaires : lisses et cohérents, sans bosse tactile ni clic.
• Interrupteurs tactiles : bosse notable à mi-pression, indiquant l'actionnement.
• Interrupteurs à clic : bosse tactile plus un son « clic » audible.

Article connexe : Interrupteurs linéaires VS tactiles VS cliquables : trouvez celui qui vous convient le mieux !

Styles de montage

• Monté sur plaque : inséré dans une plaque métallique ou plastique au-dessus du PCB.
• Monté sur PCB : directement monté sur le PCB avec des broches supplémentaires pour plus de stabilité.

Échangeable à chaud ou soudé

• Échangeable à chaud : permet d'échanger les commutateurs sans soudure, idéal pour l'expérimentation.
• Soudé : fixation permanente ; plus durable, mais moins flexible pour changer de type.

Les commutateurs définissent le caractère de votre clavier : glisse fluide, impact agréable ou clic précis. Avec des centaines d'options disponibles sur le marché, choisir le bon commutateur signifie trouver le juste équilibre entre toucher, son et utilisation. Pour les passionnés, les commutateurs offrent également un vaste champ de personnalisation et d'expérimentation.

3. Stabilisateurs

Les stabilisateurs (souvent appelés « stabs ») sont des éléments de soutien essentiels situés sous les touches les plus larges d'un clavier mécanique. Leur rôle principal est de maintenir l'équilibre de ces touches, les empêchant de vaciller ou de se bloquer lorsqu'elles sont enfoncées de manière décentrée. Sans stabilisateurs, des touches comme Espace, Entrée, Maj et Retour arrière seraient instables ou peu fiables.

Clés stabilisées communes

• Barre d'espace
• Maj gauche / Maj droite
• Entrez (ANSI ou ISO)
• Retour arrière
• + Touche (sur les pavés numériques pleine taille)

Types de stabilisateurs

• Stabilisateurs montés sur plaque : directement fixés sur la plaque métallique. Plus faciles à installer, mais moins stables et plus sujets aux vibrations.
• Stabilisateurs montés sur circuit imprimé : fixés directement sur le circuit imprimé. Plus sûrs et généralement plus silencieux.
• Stabilisateurs à visser : type de support pour circuit imprimé qui se visse dans le circuit imprimé. Extrêmement stable et durable.
• Stabilisateurs encliquetables : s'enclenchent sur le circuit imprimé sans vis. Plus rapides à installer, mais moins stables que les versions à visser.

Article connexe : Stabilisateurs à visser ou à montage sur plaque : lequel choisir ?

Modifications pour de meilleures performances

Le modding des stabilisateurs est très courant pour réduire le bruit et améliorer la sensation des touches :

• Lubrification : Appliquez du lubrifiant sur le fil et le boîtier pour réduire la friction et éliminer le cliquetis.
• Découpe : Coupez l'excédent de plastique des pieds de certains stabilisateurs (par exemple, Cherry) pour éviter le bruit de fond.
• Mod Band-Aid : ajoutez un matériau souple sous le boîtier du couteau pour amortir le bruit d'impact.
• Holee Mod / Wrap Mod : Enroulez une partie du fil stabilisateur avec un matériau (comme du tissu ou du fil dentaire) pour réduire les bruits de tic-tac.

Les stabilisateurs ne sont peut-être pas aussi mis en avant que les interrupteurs ou les touches, mais ils jouent un rôle crucial dans les performances et l'acoustique, en particulier pour ceux qui apprécient une frappe fluide et raffinée. Que vous construisiez votre première carte mère ou que vous ajustiez la configuration de vos rêves, ne négligez pas l'importance de stabilisateurs modifiés de haute qualité.

4. Cas

Le boîtier est la coque extérieure d'un clavier mécanique. Il abrite et protège tous les composants internes, du circuit imprimé et des commutateurs aux couches de mousse et à la plaque de montage. Bien qu'il puisse sembler n'être qu'un élément visuel, le boîtier joue un rôle important dans le son, la sensation de frappe, le poids et la durabilité.

Matériaux de boîtier courants

Chaque matériau a un impact différent sur le son, le toucher et le poids.

• Plastique (ABS ou polycarbonate) : Léger et abordable, le polycarbonate offre un son plus doux et plus profond et est souvent disponible en version transparente.
• Aluminium : Lourd et haut de gamme. Offre une sensation de frappe solide et ferme, avec un son métallique plus aigu.
• Bois : une esthétique unique et naturelle. Rare, on le trouve principalement dans les claviers artisanaux ou de boutique. Optez pour le clavier en bois Akko MU02.
• Acier ou laiton : Très lourd et solide. Améliore la rigidité et produit un son distinct et résonnant.

Styles de montage

• Montage sur plateau : visse le circuit imprimé directement dans le boîtier inférieur. C'est une solution courante et économique, mais elle peut sembler rigide ou irrégulière.
• Montage supérieur : la plaque est vissée dans la partie supérieure du boîtier, offrant une sensation ferme et constante.
• Support de joint : utilise des joints souples entre la plaque et le boîtier pour une expérience de frappe amortie et flexible.
• Montage Burger / Montage à joint torique / Montage à ressort à lames : Variations de montage isolé qui améliorent la sensation et l'acoustique.

Article connexe : Explication des styles de montage du clavier : trouvez la solution idéale

5. Plaque

La plaque d'un clavier mécanique est une feuille plate, généralement en métal ou en plastique, placée entre les interrupteurs et le circuit imprimé (PCB). Son rôle principal est de maintenir fermement les interrupteurs en place, d'assurer un support structurel et d'influencer la sensation de frappe et le profil sonore du clavier.

Matériaux de plaques courants

Matériel	Sentir	Son
Laiton	Très rigide	« Ping » fort, résonnant et métallique
Aluminium	Modérément rigide	Propre, légèrement lumineux
Acier	Très rigide et lourd	Fort et net
Polycarbonate (PC)	Doux et flexible	En sourdine, « thocky »
FR4	Équilibré et amorti	Doux, légèrement terne
Fibre de carbone	Léger, flexible, vif	Unique, parfois creux
POM	Sensation souple et douce	Profond et doux
Acrylique	Souple et doux	Terne et muet

Choisir le bon matériau de plaque et la bonne compatibilité avec votre disposition peut améliorer, voire transformer, votre expérience de frappe. Que vous préfériez une plaque en laiton rigide et cliquable ou une plaque en polycarbonate souple et discrète, la plaque est un élément essentiel pour personnaliser votre clavier idéal.

Article connexe : Plaques de clavier : un guide rapide

6. PCB

Le circuit imprimé (PCB) est le cerveau et le système nerveux central d'un clavier mécanique. C'est le composant électronique situé sous les commutateurs et qui enregistre chaque frappe en détectant les signaux électriques. Toutes les entrées, les effets lumineux et les fonctionnalités passent par le PCB, ce qui en fait l'un des éléments les plus essentiels de tout clavier.

Types de PCB

• Circuit imprimé remplaçable à chaud : aucune soudure requise. Les commutateurs sont insérés et maintenus par des supports remplaçables à chaud, ce qui est idéal pour les débutants ou les passionnés qui testent fréquemment différents commutateurs.
• Circuit imprimé soudé : les commutateurs sont soudés de manière permanente. Ils offrent une plus grande flexibilité de configuration et une durabilité à long terme, idéale pour les configurations personnalisées ou les types de commutateurs spécifiques.

QMK VIA

De nombreux circuits imprimés personnalisés prennent en charge les micrologiciels open source, permettant une personnalisation approfondie :

• QMK (Quantum Mechanical Keyboard) : puissant et flexible ; idéal pour les utilisateurs avancés.
• VIA : Interface conviviale pour remapper les touches et les calques en temps réel sans reflasher le firmware.

7. Mousse et matériaux d'amortissement

La mousse et les matériaux d'amortissement sont des composants facultatifs mais très efficaces utilisés dans les claviers mécaniques pour améliorer l'acoustique, réduire les vibrations indésirables et améliorer la sensation de frappe globale.

Types de mousse courants et leurs positions

Type de mousse	Position	But
Mousse de boîtier	Fond intérieur du boîtier	Réduit l'écho et le creux du boîtier
Plaque de mousse	Entre la plaque et le PCB	Absorbe les vibrations et ajoute de la profondeur aux pressions sur les touches
Mousse / Films de commutation	Autour ou à l'intérieur des boîtiers d'interrupteurs	Réduit les oscillations des interrupteurs et les bruits aigus
Mousse PCB	Entre le PCB et la surface de montage	Ajoute un amorti et isole les vibrations
Poron / Mousse EVA	Matériaux haut de gamme utilisés en plusieurs couches	Excellentes caractéristiques sonores et de compression

Types de matériaux d'amortissement

• Mousse Poron : mousse à cellules fermées de haute qualité. Excellente isolation contre les vibrations et longue durée de vie.
• Mousse EVA : similaire au Poron, mais légèrement plus rigide. Offre une acoustique claire et profonde.
• Feuilles de silicone : très douces et lourdes, idéales pour les effets d'atténuation profonds — souvent utilisées dans les fonds de boîtier.
• Revêtement d'étagère / mousse DIY : option économique, toujours efficace pour réduire le creux et le bruit du boîtier.

• Films d'interrupteur : inserts minces en plastique ou en caoutchouc placés entre les boîtiers supérieur et inférieur de l'interrupteur.

Configurations de réglage du son

• Pile de mousse complète (boîtier + plaque + PCB) : produit un son profond, « épais » et raffiné, souvent préféré dans les constructions personnalisées.
• Utilisation sélective de la mousse : certains constructeurs omettent la mousse de plaque pour un son de commutateur plus brut ou sautent la mousse du boîtier pour plus de résonance.
• Aucune construction en mousse : donne une expérience de frappe plus ouverte, plus vive ou plus « brute » — certains utilisateurs préfèrent même cela.

Choses à surveiller

• Trop de mousse peut trop atténuer le son, ce qui donne une planche sans vie ou trop amortie.
• Une épaisseur de mousse incorrecte peut entraîner des problèmes d'ajustement ou affecter la cohérence de la frappe.
• Les mousses moins chères peuvent se détériorer avec le temps ou se déplacer à l'intérieur du boîtier.

8. Plaque arrière/Poids

La plaque arrière et le poids sont des composants structurels et esthétiques que l'on retrouve généralement sur les claviers mécaniques personnalisés ou haut de gamme. Bien que non essentiels à la fonctionnalité, ils contribuent grandement à la stabilité, à l'acoustique et à l'esthétique du clavier.

Avez-vous besoin d'un poids ?

Cas d'utilisation	Recommandation
Construction légère et portable	Poids non nécessaire
Version premium et vitrine	Fortement recommandé pour l'esthétique
Réglage du son / réduction du creux	Utile pour un amortissement acoustique supplémentaire
Plateau de jeu avec mouvement important	Le poids ajoute de la stabilité

La version Akko MOD 007 HE Year of Dragon V2 utilise le nouveau poids PVD d'Akko, une fonctionnalité magnifiquement conçue comportant des caractères chinois qui signifient « Year of the Dragon Limit Edition ».

Conclusion

Comprendre la structure d'un clavier mécanique permet d'apprécier plus profondément son potentiel d'ingénierie et de personnalisation. Des touches et des interrupteurs au circuit imprimé, en passant par le boîtier et les matériaux d'insonorisation, chaque composant contribue à façonner le toucher, le son et les performances du clavier.

Que vous soyez un débutant explorant votre première construction ou un passionné à la recherche du « thock » parfait, savoir comment fonctionne chaque pièce vous permet de faire des choix éclairés, qu'il s'agisse de choisir les bons commutateurs, de régler les stabilisateurs, de choisir les matériaux du boîtier ou d'investir dans des câbles et des poids personnalisés.
